野战光缆生产为什么需要采用专业生产线

野战光缆生产为什么需要采用专业生产线
野战光缆生产为什么需要采用专业生产线
野战光缆生产为什么需要采用专业生产线

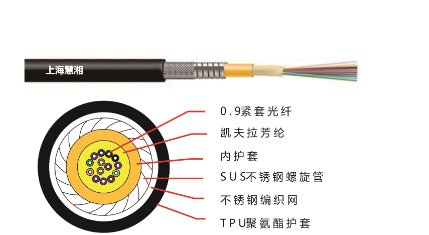

  不同的环境由于通信需求采用的光缆型号不一样,随着光缆通信事业的发展,对应不同的环境光缆有不同的结构对应,呈多样性发展趋势,本文就野外经常会用到的一种光缆进行说明,这种光缆叫做野战光缆。野战光缆


  由于特殊的野外环境,对野战光缆的要求与室外光缆有着很大的不同。它不仅应具有一定的抗拉强度,还应具有直径小、柔软、易弯曲和阻燃的特点。当紧包光纤数量较多或外径较大时,为使光缆具有较好的弯曲性能,必须使紧包光纤以单螺旋方式绞合。


  为了适应这种特殊的绞合方式,野战光缆的生产需采用专用生产线。如何在紧包光纤绞笼、紧包光纤放线单元退扭的同时以恒定的张力放出光纤,是整条生产线的关键工艺之一。因为紧包光纤的张力大小会影响光纤的传输性能。张力过小,紧包光纤会淌线;张力过大,则有可能将紧包光纤拉坏。故主动放线绞笼恒张力控制的设计是整条生产线设计的重点。为此我们设计将张力传感器传送的电压信号送给变频器,再通过PROFIBUS-DP现场总线传送给PIC,利用PIC内部的PID过程控制模块进行调节,之后将控制信号送给变频器。野战光缆


  这样做的好处是:


  1)PLC内部的PID过程控制模块性能比较优越,能够更好地控制张力。


  2)即使出现故障(通信故障、PLC系统故障等),也可以利用DANFOSS变频器自带的PID过程控制模块使生产继续进行。


  野战光缆和普通通信光缆不一样,野战光缆应用在野外军事环境,耐磨耐压阻燃,而且是可以带收放架的,可以对光缆自由收放,重复使用,根据客户现场的要求一般是200/300/500米一轴。


野战光缆

  光缆施工过程中需要特别注意的几个事项


  光缆在施工过程中,无论是电力光缆架设,还是光缆地埋或者矿下用光缆,经常会有一些问题需要注意,下面是一些比较常见的注意事项,希望通信行业的工作人员在光缆施工中及时注意到,具体如下:


  1、光缆引上要用热镀锌钢管加塑料子管保护,钢管用4.0镀锌铁丝捆扎。捆扎必须规范。


  2、光缆在角杆、双拉、四方拉、公路水塘两边等电杆上做余留弯,并用塑料管保护,每10根杆余留一处,余留量10-15米。


  3、光缆与吊线不得打绞,放光缆时不得打背扣。野战光缆


  4、接头盒必须安装牢固;两端余线长度在10-15米之间,余线必须用余留架固定牢固、整齐、美观;余留加采用十字架内置式。


  5、挂钩用25mm规格,挂钩间距50cm。


  6、光缆引入基站不能穿越铁塔,可采取架设软吊方式进入基站,余线长度在20-30米之间,余线绑扎固定在终端杆余留架上(不准预留在基站屋顶上),光缆通过馈线窗进基站时要留滴水弯,施工完毕用防火泥封堵窗口。


  7、光缆在基站ODF架内将加强芯和防雷保护地连接,光缆必须挂牌,详细表明光缆的起止地点、纤芯数量、施工时间、施工单位等信息。野战光缆


  8、光缆余留两边要挂去向标(写明去向的小牌子)。
