GYTA层绞光缆

GYTA层绞光缆
详细介绍:

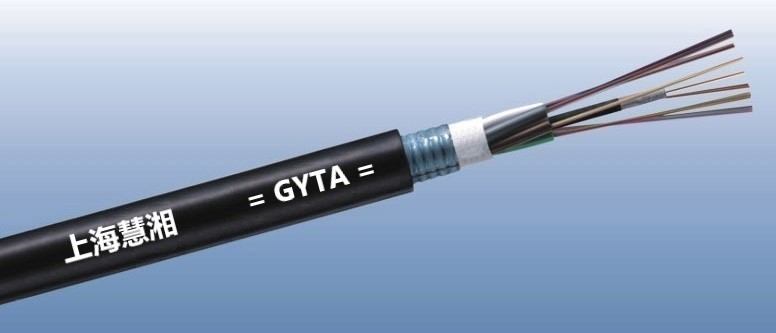

GYTA层绞光缆

       GYTA层绞光缆将单模或多模光纤套入由高模量的聚酯材料做成的松套管中,套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于大芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。涂塑铝带纵包后挤制聚乙烯护套成缆。


GYTA层绞光缆特点:

            · 具有很好的机械性能和温度特性。

            · 松套管材料本身具有良好的耐水性能和较高的强度。

            · 管内充以特种油膏,对光纤进行了关键性保护。

            · 特别设计的紧密的光缆结构,有效防止套管回缩。

            · PE护套具有很好的抗紫外辐射性能。

            · 采用下列措施来确保光缆的防水性能。

            . 单根钢丝中心加强芯。

            . 松套管内填充特种防水化合物。

            . 完全缆芯填充。

            . 铝带防潮层及铠装。


常用光纤颜色:

NO
123456789101112
颜色

绿




粉红
青绿



光缆用途:
  主要用于省内二级,三级干线及农话网络中作光通信传输线,也可用于引入线,适合架空、管道及直埋敷设。中心管内12根光纤的顺序和色谱分置于1个光纤束管中,其顺序和色谱见上表。每个光束可包含4、6、8、10或12根光纤。每束中光纤的色谱同上表规定。


GYTA层绞光缆光纤光学特性


G.652

G.655

50/125μm

62.5/125μm

衰减

(+20℃)

@850nm



≤3.0 dB/km

≤3.0 dB/km

@1300nm



≤1.0 dB/km

≤1.0 dB/km

@1310nm

≤0.36 dB/km

≤0.40 dB/km



@1550nm

≤0.22 dB/km

≤0.23dB/km



带宽(A级)

@850nm



≥500 MHz·km

≥200 MHz·km

@1300nm



≥1000 MHz·km

≥600 MHz·km

数值孔径



0.200±0.015NA

0.275±0.015NA

光缆截止波长

≤1260nm

≤1480nm




2-32芯GYTA层绞光缆技术参数:

光纤芯数 2-32
光缆*大外径mm 11.6
允许拉伸力(N)短期1500
长期 600
允许压扁力(N/100mm)短期 1000
长期 300
*小弯曲半径(D:光缆外径mm)静态 10D
动态 20D


32-144芯GYTA层绞光缆技术参数:

光纤芯数 32-144
光缆*大外径mm 17.8
允许拉伸力(N)短期3000
长期 1000
允许压扁力(N/100mm)短期 1000
长期 300
*小弯曲半径(D:光缆外径mm)静态 10D
动态 20D


GYTA层绞光缆包装和交货长度:

标准木盘

交货长度标称值:2km或3km,也可为其他交货长度。

储存、使用温度: -40℃ 至 + 70℃


GYTA层绞光缆型号:

多模62.5/125光缆(型号)

多模50/125光缆(型号)

单模9/125光缆(型号)

4芯多模光缆

GYTA-4A1b

4芯多模光缆

GYTA-4A1a

4芯单模光缆

GYTA-4B1

6芯多模光缆

GYTA-6A1b

6芯多模光缆

GYTA-6A1a

6芯单模光缆

GYTA-6B1

8芯多模光缆

GYTA-8A1b

8芯多模光缆

GYTA-8A1a

8芯单模光缆

GYTA-8B1

12芯多模光缆

GYTA-12A1b

12芯多模光缆

GYTA-12A1a

12芯单模光缆

GYTA-12B1

16芯多模光缆

GYTA-16A1b

16芯多模光缆

GYTA-16A1a

16芯单模光缆

GYTA-16B1

24芯多模光缆

GYTA-24A1b

24芯多模光缆

GYTA-24A1a

24芯单模光缆

GYTA-24B1

48芯多模光缆

GYTA-48A1b

48芯多模光缆

GYTA-48A1a

48芯单模光缆

GYTA-48B1

64芯多模光缆

GYTA-64A1b

64芯多模光缆

GYTA-64A1a

64芯单模光缆

GYTA-64B1

72芯多模光缆

GYTA-72A1b

72芯多模光缆

GYTA-72A1a

72芯单模光缆

GYTA-72B1

144芯多模光缆

GYTA-144A1b

144芯多模光缆

GYTA-144A1a

144芯单模光缆

GYTA-144B1


备注:

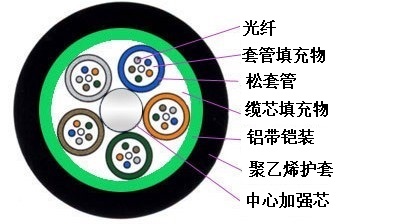

1、光缆结构如图所示,成品光缆外径为近似值。

2、束管颜色:白色。

3、护套颜色:黑色,其表面每米标识:制造厂名称、型号、规格、长度(m) 、生产日期(年、月)。
