GYXTW 中心束管式铠装光缆

GYXTW 中心束管式铠装光缆
详细介绍:



GYXTW光缆又称为 中心束管光缆 平行钢丝光缆 铠装光缆 金属光缆

       将单模或多模光纤套入由高模量的聚酯材料做成的松套管中,套管内填充防水化合物。松套管外用一层双面镀铬涂塑钢带纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯(PE)护套成缆。


GYXTW铠装光缆特点及应用:

● 具有良好的机械性能和温度性能。
● 直径小、重量轻、容易敷设;
● 管道安装、架空安装、直埋安装。
● 双面镀铬涂塑钢带(PSP)提高光缆的抗透潮能力。

 两根平行钢丝保证光缆的抗拉强度。

●特别设计的紧密的光缆结构,有效放置套管回缩。

常用光纤颜色:

NO
123456789101112
颜色

绿




粉红
青绿


GYXTW铠装光缆用途:
  主要用于省内二级,三级干线及农话网络中作光通信传输线,也可用于引入线,适合架空、管道及直埋敷设。中心管内12根光纤的顺序和色谱分置于1个光纤束管中,其顺序和色谱见上表。每个光束可包含4、6、8、10或12根光纤。每束中光纤的色谱同上表规定。


GYXTW铠装光缆光纤光学特性


G.652

G.655

50/125μm

62.5/125μm

衰减

(+20℃)

@850nm



≤3.0 dB/km

≤3.0 dB/km

@1300nm



≤1.0 dB/km

≤1.0 dB/km

@1310nm

≤0.36 dB/km

≤0.40 dB/km



@1550nm

≤0.22 dB/km

≤0.23dB/km



带宽(A级)

@850nm



≥500 MHz·km

≥200 MHz·km

@1300nm



≥1000 MHz·km

≥600 MHz·km

数值孔径



0.200±0.015NA

0.275±0.015NA

光缆截止波长

≤1260nm

≤1480nm




GYXTW铠装光缆技术参数

允许拉伸力(N)短期1500
长期 600
允许压扁力(N/100mm)短期 1000
长期 300
*小弯曲半径(D:光缆外径mm)静态 10D
动态 20D
光纤芯数 2-12
光缆外径mm 8.0±0.2


包装和交货长度:

标准木盘
交货长度标称值:2km或3km,也可为其他交货长度。

储存、使用温度: -40℃ 至 + 70℃


GYXTW室外金属铠装光缆型号:

多模62.5/125光缆(型号)

多模50/125光缆(型号)

单模9/125光缆(型号)

4芯多模光缆

GYXTW-4A1b

4芯多模光缆

GYXTW-4A1a

4芯单模光缆

GYXTW-4B1

6芯多模光缆

GYXTW-6A1b

6芯多模光缆

GYXTW-6A1a

6芯单模光缆

GYXTW-6B1

8芯多模光缆

GYXTW-8A1b

8芯多模光缆

GYXTW-8A1a

8芯单模光缆

GYXTW-8B1

12芯多模光缆

GYXTW-12A1b

12芯多模光缆

GYXTW-12A1a

12芯单模光缆

GYXTW-12B1


备注:

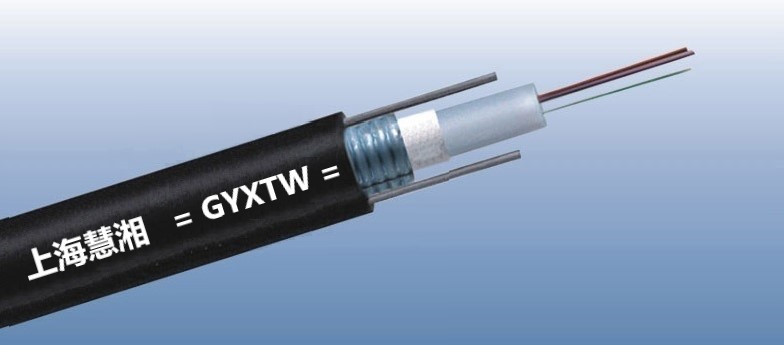

1、光缆结构如图所示,成品光缆外径为近似值。

2、束管颜色:白色。

3、护套颜色:黑色,其表面每米标识:制造厂名称、型号、规格、长度(m) 、生产日期(年、月)。
