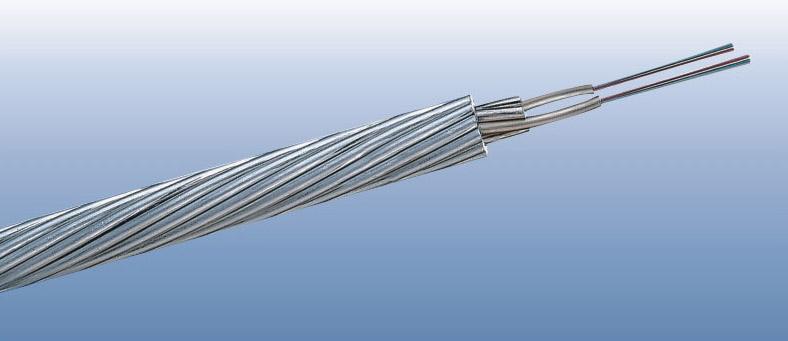

OPGW 电力光缆

OPGW 电力光缆
详细介绍:


OPGW光缆,也称光纤符合架空地线。

      把光纤放置在架空高压输电线的地线中,用以构成输电线路上的光纤通信网,这种结构形式兼具地线与通信双重功能,一般称作OPGW光缆。

      由于光线具有抗电磁干扰,自重轻等特点,它可以安装在输电线路杆塔顶部而不必考虑*佳架挂位置和电磁腐蚀等问题。OPGW具有较高的可靠性,优越的机械性能,成本也较低等显著特点。这种光缆再新敷设或更换现有地线时尤其合适和经济。

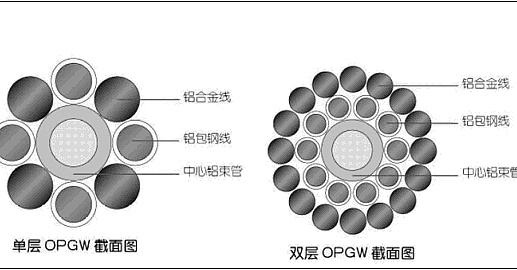

OPGW光缆结构


OPGW结构如下:

1.不锈钢管光单元:
   不锈钢管由不锈钢带卷绕焊接而成,光纤及纤膏包容其中,钢管外表面涂敷一层防电化学腐蚀的防腐缆膏。

2. 光纤:
   光纤采用色谱及色环识别。每根钢管*大光纤芯数:48芯ITU-TG.652或G.655光纤。

3.( 金属 ) 线 :
   光单元与铝包钢线、铝合金线绞合成缆,以满足必需的强度和导电率并进一步保护光纤。铝包钢线符合 IEC1232 ( 国际电工委员会 ) 标准(等同 GB/T17937-1999 ).铝合金线符合 IEC104 ( 国际电工委员会 ) 标准(等同 JB/T8134-1997 )

4 .中心管式OPGW特点:
   光纤保护在密封防水的不锈钢管内,不锈钢管置于缆的中心,外面绞合一层(或多层)单丝。

5. 层绞式OPGW 特点:
   光纤保护在密封防水的不锈钢管内,中心为一铝包钢单丝,不锈钢管和单丝绞合于第一层,外面绞合一层(或多层)单丝。

6. 中心管式与层绞式OPGW之间的比较 :
   中心管式可以有比层绞式OPGW绞粗的单丝直径和较细的OPGW外径,层绞式可绞制出缆径较大的OPGW,SFPOC可绞制出2层或3层的OPGW。满足大跨越和大短路电流容量的要求。


OPGW的适用特点

   (1)高压超过110kv的线路,档距较大(一般都在250M以上);

  (2)易于维护,对于线路跨越问题易解决,其机械特性可满足线路大跨越;

  (3)OPGW外层为金属铠装,对高压电蚀及降解无影响;

  (4)OPGW在施工时必须停电,停电损失较大,所以在新建110kv以上高压线路中应该使用OPGW;

  (5)OPGW的性能指标中,短路电流越大,越需要用良导体做铠装,则相应降低了抗拉强度,而在抗拉强度一定的情况下,要提高短路电流容量,只有增大金属截面积,从而导致缆径和缆重增加,这样就对线路杆塔强度提出了更大要求。


OPGW光缆技术参数

光纤芯数(芯)

根据光缆规格而定

线路电压等级

适用于任何电压等级的输电线路

允许弯曲半径

静态:20倍缆径  动态:40倍缆径

使用温度(℃)

-40~+70

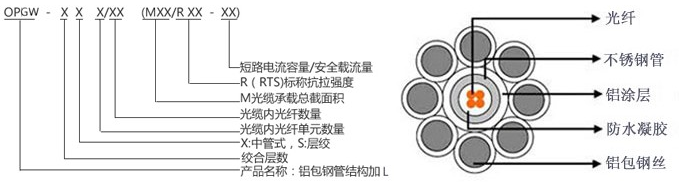

OPGW光缆主要产品规格


OPGW- mB1(+nB4)-截面积[破断力;短路电流容量]
根据线路情况和对侧地线情况具体设计,下表为常用规格的技术参数:

截面
  (mm2)

外径
  (mm)

重量
  (kg/km)

抗拉强度(kN)

弹性模量(kN/mm2)

线膨胀系数(10-6/℃)

直流电阻
  (Ω/km)

短路电流容量(kA2s)

35

8.1

250

45.2

162.0

13.0

2.433

8.9

50

9.6

343

63.0

162.0

13.0

1.743

16.5

70

11.4

487

89.3

162.0

13.0

1.237

3.04

90

12.5

368

58.2

94.1

17.3

0.473

72.7

105

13.5

428

67.9

94.1

17.3

0.403

98.8

130

15.0

527

83.8

94.1

17.3

0.329

149.9


OPGW的安装设计

       OPGW的安装设计,要考虑与导线应力,弧垂及绝缘间隙的配合,以及其荷重不应超过现用杆塔及基础所允许的使用范围。因此应根据所选用的OPGW主要技术参数计算出其特性曲线,并结合工程实际设计接线盒,各类金具,附件的布置图,外形图及安装图。


OPGW光缆应用

       OPGW光缆说明:OPGW光缆主要在500KV 、220KV 、110KV、35KV电压等级线路上使用,受线路停电、安全等因素影响,多在新建线路上应用。
